★省電力WOLサービス
パソコンの電源を切っておいて、使いたいときに電源を入れることができます。
近年リモートワークが盛んに行われており、社内にある実機のパソコンに家から遠隔で接続して作業をすることが多くなっているのではないでしょうか。
この技術と省電力で動くポケットコンピュータ「RaspberryPi」を組み合わせることで、夜仕事が終わればパソコンをシャットダウンし、朝仕事を始める前にパソコンを起動する運用が可能で、夜の電気代を節約することが可能になります。
◆ 目次 ◆
|
1. [使い方] 2. [パソコン側の設定] ※うまく電源が入らないときにパソコン側で確認するポイント
2-2. OSの設定（Windows10） 2-3. 電源の確保 2-4. ネットワークスイッチのリンクランプ 2-5. MACアドレスの確認 |
以上の2点がOS（Windows10）で設定が必要となります。
1. [使い方]

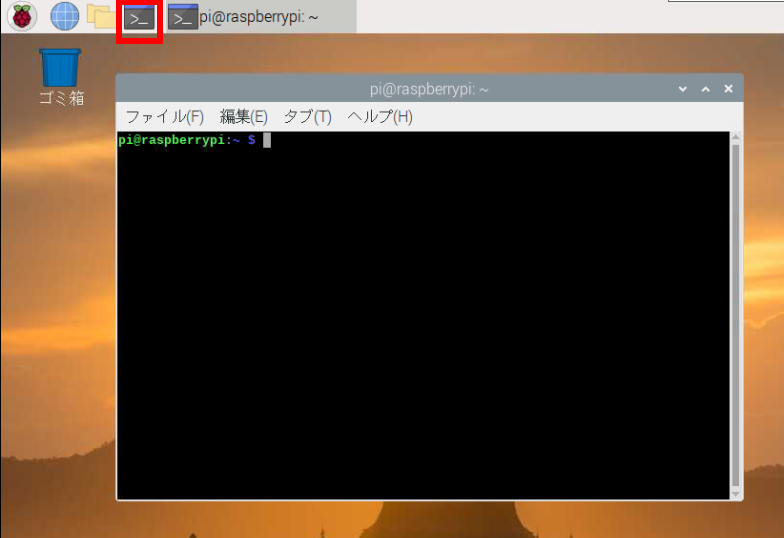

RaspberryPiからマジックパケット（WakeOnLANを実現するためにネットワークに流す信号）を送信するには、以下の手順で実施します。
※MACアドレスはコロン「:」で区切ってください。ハイフン「-」で区切るとうまくいきません。
pi@raspberrypi:~ $ wakeonlan 00:26:06:D7:XX:XX[ENTER]
以上で指定したMACアドレスのパソコンが自動的に起動します。
コマンドがない場合は[RaspberryPiの準備]でツールをインストールしてください。
起動できない場合は、起動させたいパソコンのBIOSの設定などができていない可能性がありますので、[パソコン側の設定]で示すポイントを確認してください。
2. [パソコン側の設定]
マジックパケットを受信してパソコンの電源を入れるには、パソコン側でも設定が必要ですので、いくつかポイントを説明します。

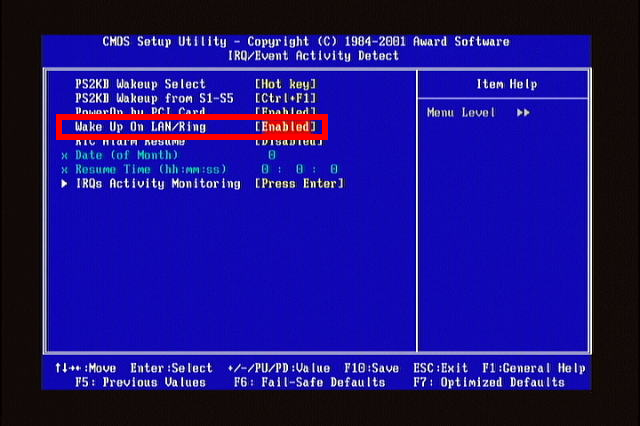

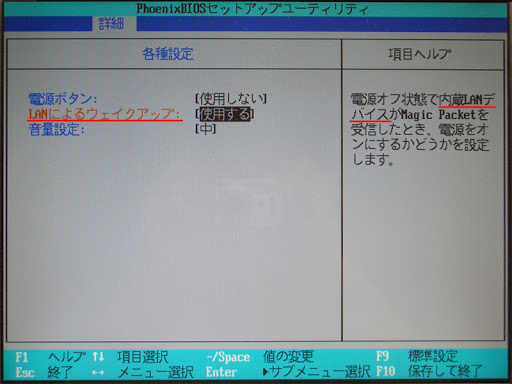

BIOSでWakeOnLANが有効になっている必要があります。

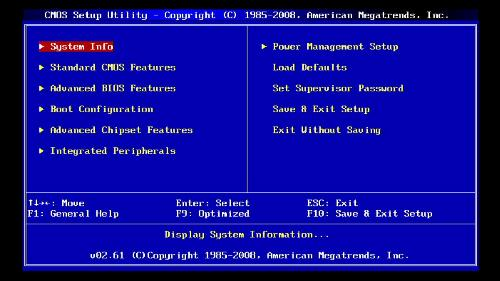

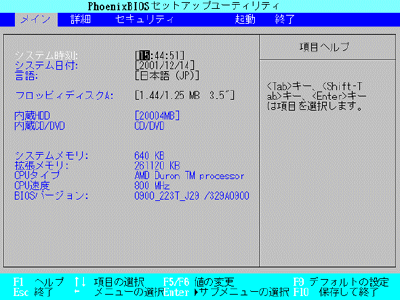

BIOSの起動は機種によっても違いますが、電源を入れた後に画面に一瞬表示されますので、そのキーを入力してください。

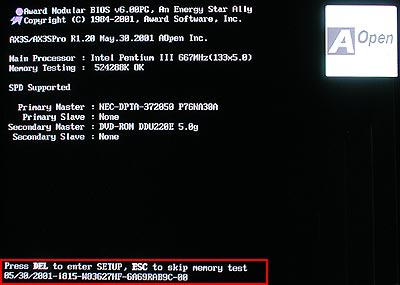

[DEL]キーで起動できる機種の場合、以下の通り電源を入れると「Press DEL to enter SETUP」などと表現されます。

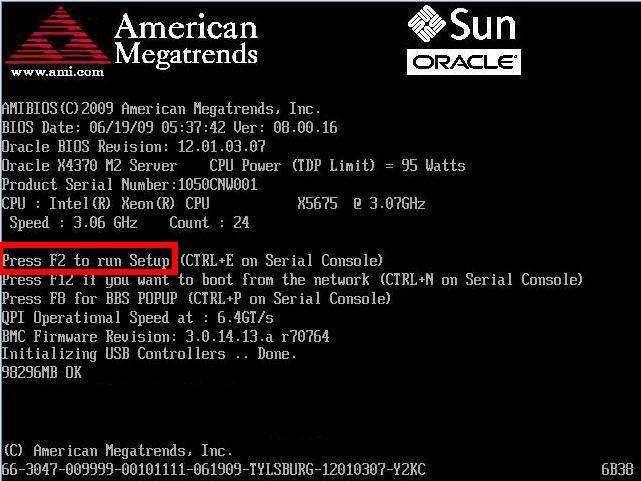

[F2]キーで起動できる機種の場合は、以下のような感じで出てきます。
WakeOnLANはBIOSだけでなくOSにも設定が必要です。
ここでは、Windows10で説明します。

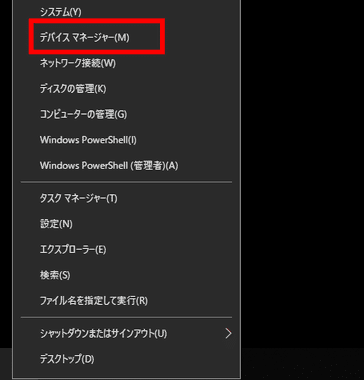

Windows 10の場合は「 スタート 」のコンテキストメニュー（右クリックメニュー）から「 デバイスマネージャー 」を選択します。

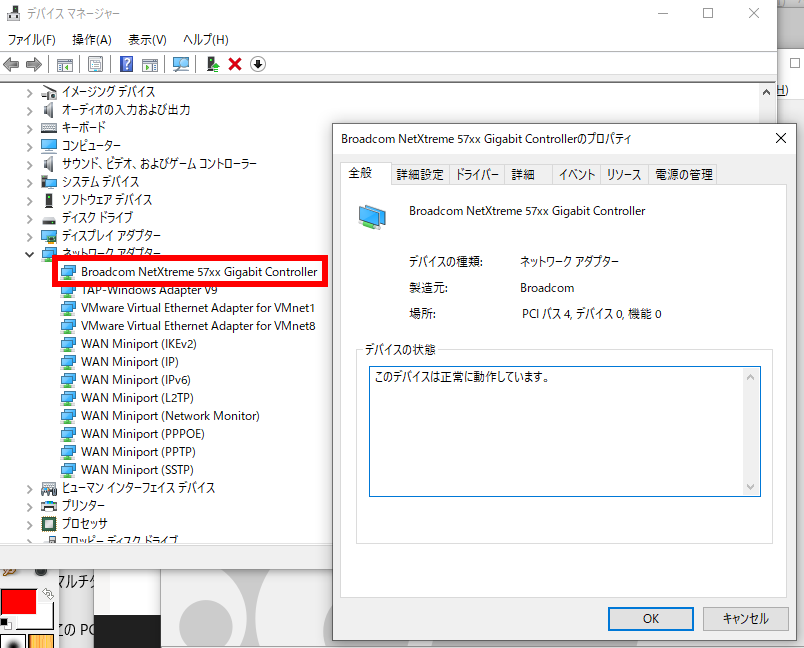

デバイスマネージャからLANカードを選択して「右クリック-プロパティ」を選択するか、LANカードをダブルクリックして、以下の通りLANカードのプロパティ画面を表示します。

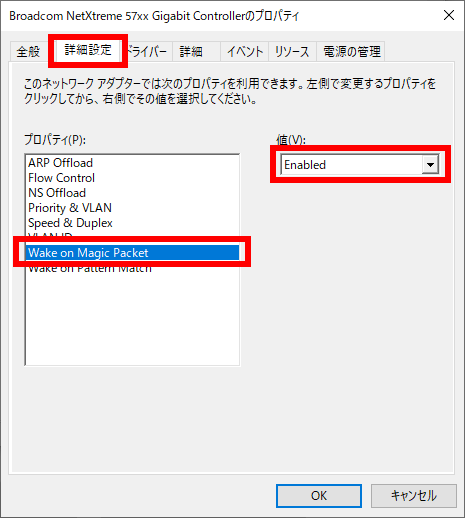

「詳細設定」タブから「 Wake On 〜 」とか「 PME 」という項目を見つけて「 有効 ( Enable ) 」してください。

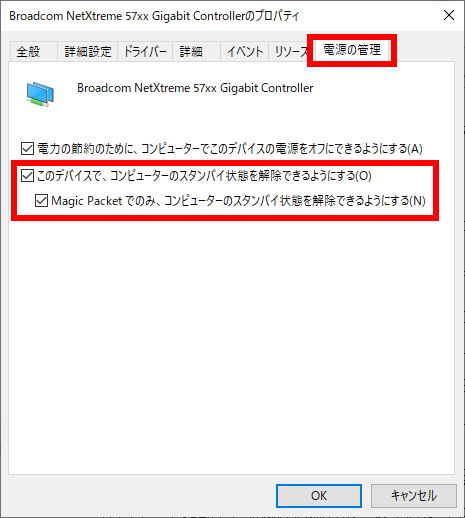

LANカードの「 プロパティ 」に「 電源の管理 」タブがあれば、以下の通り「 このデバイスで、コンピューターのスタンバイを解除できるようにする 」と「 Magic Packet のみ、コンピューターのスタンバイ状態を解除できるようにする 」の両方にチェックを入れておきましょう。
設定が終われば「OK」ボタンをクリックして、設定を完了してください。

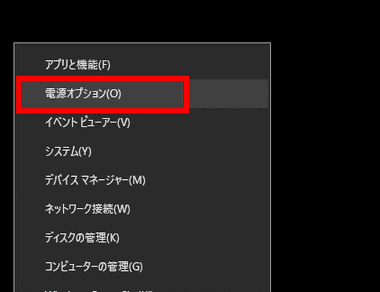

Windows 10の場合は「 スタート 」のコンテキストメニュー（右クリックメニュー）から「 電源オプション 」を選択します。

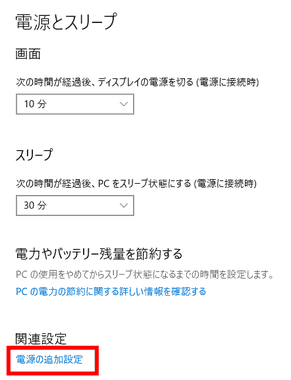

ここで、以下の通り「 関連設定 」にある「 電源の追加設定 」をクリックします。

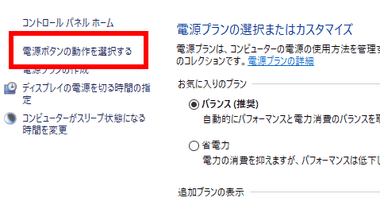

以下の通り「 電源ボタンの動作を選択する 」をクリックします。

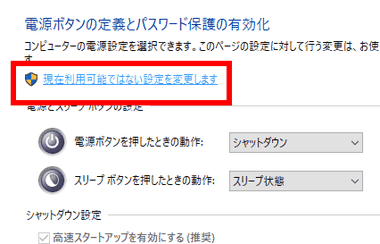

「 現在利用可能ではない設定を変更します 」をクリック。

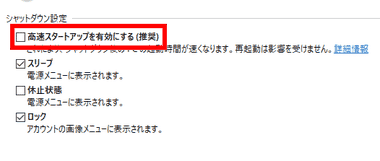

「 高速スタートアップを有効にする 」のチェックを外します。
以上でハイブリッドシャットダウンの無効化の設定が入力できましたので「変更の保存」ボタンを押して、設定を有効にしてください。
WakeOnLANを実現するには、ネットワークスイッチなどネットワーク装置への電源供給は、常に行われていなければなりません。
特にオフィスでは、節電のため電源スイッチがある電源タップを利用し、業務後に電源スイッチを切って帰るルールになっているところがあるかもしれません。
例えばそういった電源タップにネットワークスイッチが接続されていると、マジックパケットをパソコンに送ることができませんので、注意が必要です。
また、これはパソコンも同じで、シャットダウンした後でも電流がLANカードに供給されるよう、常に電源に接続しておいてください。
あと、特にノートパソコンもシャットダウン後はACアダプターで電源に接続しておいてください。電源に接続しておかないとWakeOnLANが実現出来ないことがあります。
WakeOnLANを実現するには、パソコンはシャットダウンしていてもLANカードには電流が流れ、ネットワークスイッチとリンクアップしている状態であることが重要です。
WakeOnLANで起動するよう、パソコン側の設定ができているか確認するポイントとして、パソコンをシャットダウンした後でも、そのパソコンが接続されているネットワークスイッチのリンクランプが消えていないか確認することがあります。
リンクランプが消えてしまう場合は、「BIOSの設定」または「 OSの設定（Windows10）」がうまくできていない可能性がありますので、もう一度見直してください。
WakeOnLANを実現するには、パソコンはシャットダウンしていてもLANカードには電流が流れ、ネットワークスイッチとリンクアップしている状態であることが重要です。
そうなっていないと、WakeOnLANを実現するマジックパケットを受信して、パソコンの電源を入れることはできませんので、意外とこのポイントは重要です。
特に注意することとして、パソコンをシャットダウンした後、一瞬リンクランプは消えるのですが、しばらく（2-3秒）するとリンクランプが点灯する動作が多くみられますので、シャットダウンした後数秒はネットワークスイッチのリンクランプを観察するようにしましょう。
WakeOnLANで起動するパソコンのMACアドレスは、Windows10では以下のように確認を行います。
このMACアドレスをRaspberryPiから指定し、起動します。
※WinsowsではMACアドレスはハイフン「-」で区切られて表現されていますが、RaspberryPiからMACアドレスを指定する場合は、コロン「:」で区切ってください。ハイフン「-」で区切るとうまくいきませんので注意してください。
C:\Users\PC>ipconfig /all
Windows IP 構成
ホスト名. . . . . . . . . . . . . . .: PC
プライマリ DNS サフィックス . . . . .:
ノード タイプ . . . . . . . . . . . .: ハイブリッド
IP ルーティング有効 . . . . . . . . .: いいえ
WINS プロキシ有効 . . . . . . . . . .: いいえ
DNS サフィックス検索一覧. . . . . . .: localdomain
イーサネット アダプター ローカル エリア接続:
接続固有の DNS サフィックス . . . . .: localdomain
説明. . . . . . . . . . . . . . . . .: Broadcom NetXtreme 57xx Gigabit
物理アドレス. . . . . . . . . . . . .: 00-1E-C9-3C-XX-XX ＜--ここ
DHCP 有効 . . . . . . . . . . . . . .: はい
自動構成有効. . . . . . . . . . . . .: はい
IPv4 アドレス . . . . . . . . . . . .: 192.168.1.10(優先)
サブネット マスク . . . . . . . . . .: 255.255.255.0
リース取得. . . . . . . . . . . . . .: 2020年4月17日 6:45:19
リースの有効期限. . . . . . . . . . .: 2020年5月5日 8:16:46
デフォルト ゲートウェイ . . . . . . .: 192.168.1.1
DHCP サーバー . . . . . . . . . . . .: 192.168.1.1
DNS サーバー. . . . . . . . . . . . .: 192.168.1.1
NetBIOS over TCP/IP . . . . . . . . .: 有効
